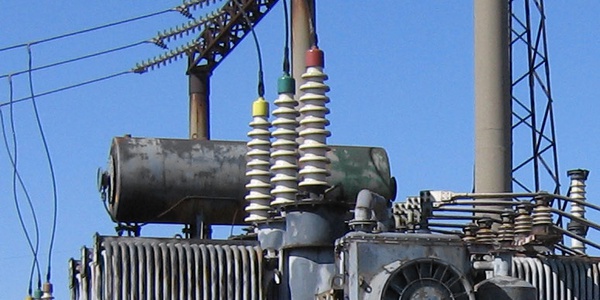

Методика испытания высоковольтных трансформаторов
Для любой электросети надежность и безопасность работы является наиважнейшей задачей при вводе в эксплуатацию отдельных ее элементов. В первую очередь, это касается трансформаторов, от функциональности которых напрямую зависит работоспособность всей системы.
Именно поэтому перед вводом трансформатора в эксплуатацию, по окончании его монтажа и сборки проводятся обязательные испытания, позволяющие оценить состояние оборудования, его эксплуатационного ресурса, определения предварительного срока его функционирования.
Испытания силовых (высоковольтных) трансформаторов проводятся специалистами аккредитованной испытательной электролаборатории и включают в себя множество исследований отдельных составных частей трансформатора. В целом, устройство проходит проверку состояния изоляции и проверку электрических параметров.
Нормативные документы
Проведение испытаний высоковольтных трансформаторов регламентируется сразу несколькими нормативными документами, среди которых:
- ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия» от 01.07.1986 г;
- ГОСТ 3484.1-88. «Трансформаторы силовые. Методы электромагнитных испытаний» от 01.01.1990 г;
- Методические указания по испытаниям электрооборудования и аппаратов электроустановок Потребителей (Приказ Министерства энергетики РФ от 13 января 2003 г. № 6 «Об утверждении Правил технической эксплуатации электроустановок потребителей»);
- РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования.
Порядок проведения испытаний
Перед началом испытаний устройство подвергается тщательному наружному осмотру, позволяющему определить целостность изоляции, бака, радиаторов, наличие достаточного заземления, уплотняющих болтов и уровня масла. Чаще всего применяются именно масляные трансформаторы, обладающие более низкой стоимостью и большей простотой в эксплуатации. В дальнейшем трансформаторы подвергаются следующим испытаниям:
| Проверка состояния изоляции | Измерение электрических параметров |
|---|---|
| Измерение сопротивления изоляции обмоток. При этом все обмотки трижды замеряют, закорачивают и заземляют, каждая должна быть испытана на протяжении не менее двух минут. | Определение коэффициента трансформации. Отличие ихмеренных коэффициентов трансформации от коэффициентов, рассчитанных по номинальным напряжениям, должно быть не более 2%. |
| Измерение сопротивления постоянному току. Такие измерения проводятся во всех фазах работы трансформатора. Значения сопpoтивлений трехфазных трансформаторов не должны отличаться друг от друга более чем на 2 9с. | Измерение тангенса угла диэлектрических потерь (оценка степени увлажнения обмотки согласно «Инструкции по контролю состояния изоляции трансформаторов перед вводом в эксплуатацию» СН 171-61). |
| Измерение сопротивлений изоляции для отдельных составных частей трансформатора. Узел не может быть пригодным к эксплуатации при слишком низких показателях сопротивления – в этом случае непригодную часть необходимо заменить. | Определение емкости обмотки при различных частотах. |
Испытания высоковольтных трансформаторов — сложная техническая работа, требующая высокой квалификации, знаний по электробезопасности и опыта работы. Мы предлагаем Вам доверить ее нашим специалистам. Электролаборатория Attek group гарантирует высокое качество работы и обеспечение своевременными рекомендациями по работе высоковольтного трансформатора.
